提前声明:本文按照本人对《AMD64架构程序员编程手册》和《Intel 64与IA-32架构程序员开发手册》的理解而撰写,没有对网上其他资料进行任何参考。本文出现的中文名词有一部分是本人强行翻译的,其中可能会出现和其他中文资料相同的名词,但可能意义不同,阅读时请不要混为一谈。
物理地址扩展(PAE,即Physical Address Extension)是1995年的时候,Intel在Pentium Pro处理器引入的新技术。而八年后的2003年,AMD64以PAE为跳板,发展出名为“长模式”的新处理器模式。
在解释PAE之前,我们先讲分页模式:
分页机制下最基本的寄存器就是CR3寄存器,这个寄存器存储页表的物理地址。所有的线性地址到物理地址的转换,都要走过CR3寄存器。CR3寄存器的意义,在不同分页模式下结构不同。但第3,4位的意义始终不变:
第3位为PWT位,意义是启用page write-through的缓存机制。当PWT位置位时,处理器启用page write-through缓存机制,当PWT位复位时,处理器启用write-back缓存机制。关于缓存机制,这比较复杂,这里暂且不提。缓存机制的详情请见AMD64架构程序员编程手册第二卷第七章。
第4位为PCD位,意义是禁用分页缓存机制(Page Cache Disable)。当PCD位置位时,处理器禁用分页缓存机制,当PCD位复位时,处理器启用分页缓存机制。
在Windows操作系统中,第3,4位均被复位,即启用分页缓存机制,并使用write-back缓存机制。


在传统32位模式下,有两种页表结构:第一种是一级页表结构(即4MB页面模式),第二种是二级页表结构(即4KB页面模式)。而常用的32位操作系统,比如Windows,就是使用了二级页表结构。

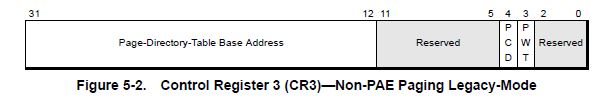

在传统32位模式下的CR3寄存器结构如下:
其中第3,4位为缓存设置位,高20位为页目录物理地址的高20位,其余位全部被处理器保留。用汇编语言来取得页目录物理地址的代码如下:
[Asm] 纯文本查看 复制代码
mov eax,cr3
and eax,0fffff000h

其中eax寄存器为页目录物理地址。可以看得出来,页目录物理地址是按照4KB对齐的。
先谈谈二级页表,32位的线性地址被分为三个部分:页偏移(Page Offset,长度为12位),页表偏移(Page Table Offset,长度为10位)与页目录偏移(Page Directory Offset,长度为10位),CR3寄存器指向4KB大小的页目录,其中包含1024个4字节的页目录记录(PDE,即Page Directory Entry)。

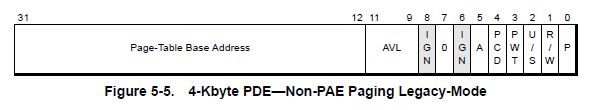

页目录记录的结构如下:
第0位为P位,即Present。当P位置位时,表示该页目录存在,当P位复位时,表示该页目录不存在,可以理解为被Windows API中的VirtualProtect设置为PAGE_NOACCESS的页面。
第1位为R/W位,即Read/Write。当R/W位置位时,表示该页目录可读写,当R/W位复位时,表示该页目录只可读。
第2位为U/S位,即User/Supervisor。当U/S位置位时,表示该页目录允许Ring3内的程序访问,当U/S位复位时,表示该页目录不允许Ring3内的程序的访问。
第3,4位为PWT位和PCD位,意义已在前文中讲述。
第5位为A位,即Accessed。当处理器在转换线性地址至物理地址时,若途径该页目录,则将A位置位。处理器不会自动将此位复位。软件可以手动将此位复位来追踪系统对该页目录的访问频率。
第7位为PS位,即Page Size。当该位置位时,该页目录表示一个4MB的大页面。在二级分页结构中,该位必须复位。
第9位至第11位在超威半导体的处理器中被定义为AVL位,即Available。这3位不被使用,系统软件可以瞎JB用这3位;在英特尔的处理器中,这三位被定义为IGN位,即Ignored,同样不被使用。
第6,8位不作使用。
第12位至第31位保存页表物理地址的高20位。它指向4KB大小的页表,其中包含1024个4字节的页表记录(PTE,即Page Table Entry)。

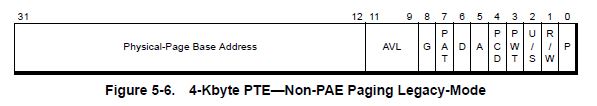

页表记录的结构如下:
大部分内容和页目录记录的定义一致,下面解释一下尚未被解释的位:
第6位为D位,即Dirty。在处理器转换线性地址至物理地址时,若途径该页表记录,则自动将该位置位。软件可以通过对该位复位来追踪该页的写入品路。
第7位为PAT位,即Page Attribute Table。该位结合PWT位和PCD位选择分页缓存模式。
第8位为G位,即Global。当该位置位时,表示该页是全局页,CR3在切换时,或发生任务切换时,全局页的TLB缓存将不被刷新。
第12位至第31位保存物理页面的物理地址的高20位。物理页面的物理地址+页偏移=线性地址表示的物理地址。

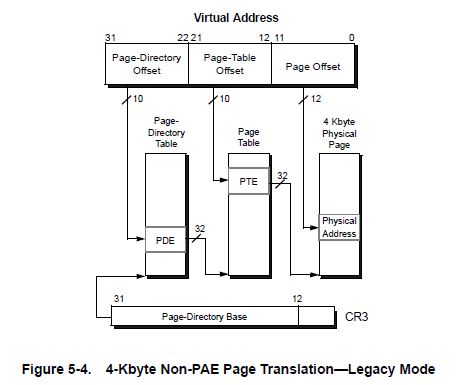

大体来讲,二级页表下线性地址到物理地址的转换示意图如图所示:


再谈谈一级页表,32位的线性地址中,原本的页表偏移被并入页偏移。如此一来,页偏移长度由12位暴涨至22位,剩余的就是10位长的页目录偏移。此时CR3寄存器仍然指向4KB大小的页目录,其中仍然包含1024个4字节的页目录记录。
由于一级页表的特殊性,它允许将线性地址转换至至高40位的物理地址(实际上可以转换到多大的物理地址因为处理器的不同而不同,这需要通过cpuid指令查询)。使用一级页表需要启用大页面模式,即需要对CR4.PSE置位。

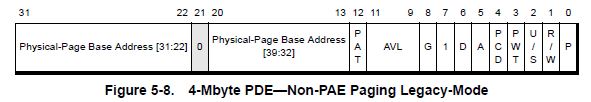

页目录记录的结构如下:
低12位和页表记录的低12位大致一样,只有第7位不同。
第7位是PS位,即Page Size。由于在一级页表下需要表示一个4MB的大页面。因此在一级分页结构中,该位必须置位。
而PAT位由第7位移动到第12位,意义不再解释。
第22位置第31位保存物理页面的物理地址的第22位置第31位,而第13位至第20位保存物理页面的物理地址的第32位第39位。同样的,物理页面的物理地址+页偏移=线性地址表示的物理地址。

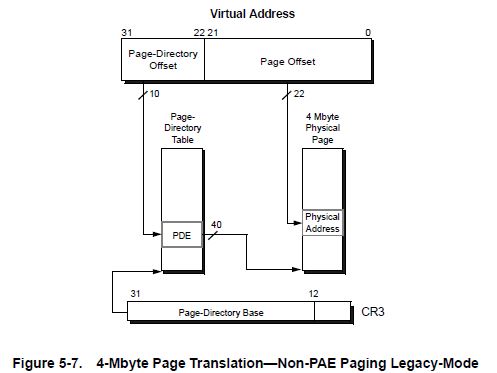

大体来讲,一级页表下的线性地址到物理地址的转换示意图如图所示:
值得注意的是,二级页表和一级页表是可以同时使用的。


32位分页模式还有一种分页模式,叫PAE分页模式。在这种分页模式下,支持将32位的线性地址转换至至高52位长的物理地址(实际上可以转换到多大的物理地址因为处理器的不同而不同,这需要通过cpuid指令查询)。由于最早的支持PAE处理器支持36位长的物理地址,因此网上有误传称PAE可以支持64GB的内存,这也使得很多人认为开启了PAE后,32位操作系统就变成了“36位操作系统”,可以说是相当搞笑了。实际上,支持PAE的32位操作系统,完全可以使用处理器能支持的全部物理内存。只不过虚拟地址空间仍然是32位,在一条指令中允许访问的内存由当前的页表决定。
在PAE分页模式下,CR3寄存器结构发生变化,其意义也发生了变化,不再指向页目录,而是指向四个PDPTE寄存器(Page Directory Pointer Table Entry Register,即页目录指针表寄存器)。实际上页目录指针表寄存器并不是真正意义上的寄存器,而是8字节长的内存区域,“寄存器”的说法仅存在于Intel的手册上。因此所谓指向四个PDPTE寄存器的意思就是指向一个32字节长的PDPTE区。PDPTE也被称为PDPE,即页目录指针记录。此时CR3寄存器结构如下:
其中低3位被保留,第3,4位为PWT和PCD位,高27位指向PDPE区。
而线性地址被分为四个部分:页目录指针表偏移(长度为2位),页目录偏移(长度为9位),页表偏移(长度为9位),页偏移(长度为12位)。

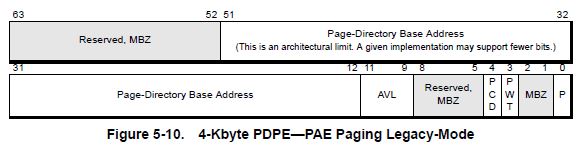

每个页目录指针表记录的结构如下:
其中P,PWT,PCD,AVL位的意义不再解释,具体意义详见上文。
第12位至第51位表示页目录地址的高40位,意义相当于传统分页模式的CR3寄存器的指向。只不过物理地址长度由32位扩展至至多52位长。


在PAE分页模式下,页表结构有三级页表(4KB页面)和二级页表(2MB页面)两种。在启用了PAE的32位Windows操作系统中,使用了三级页表。与PDPE相似,PDE与PTE的每个项均为8字节长,因此每4KB内存可以放置512个记录项,线性地址用9位长的二进制数来指向特定的项。
要使用PAE模式,必须要对CR4.PAE置位。
在三级页表结构下,页目录记录的结构如下:
其中前文未提及的位是最高位NX位,该位表示Non-Execute属性。当该位置位时,页面的内存里的代码不可执行,当该位复位时,页面里的内存代码可执行。
与PDPE相似,PDE记录的第12位至51位表示页表地址的高40位。

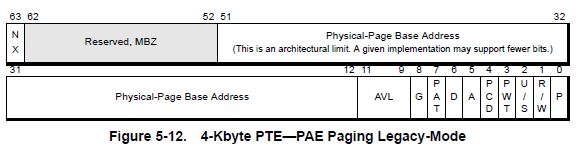

在三级页表结构下,页表记录的结构如下:
其中第12位至第51位表示物理页的高40位。
与传统分页模式相似,PAE分页模式下,物理页面的物理地址+页偏移=线性地址表示的物理地址。

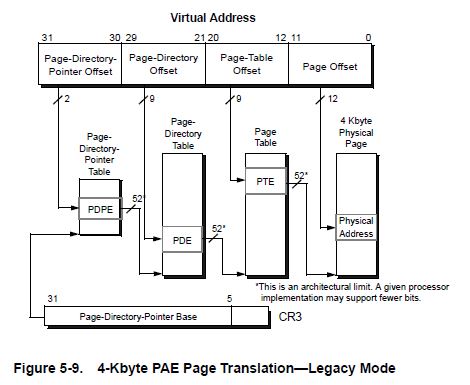

用图表示PAE分页模式的三级页表结构:


除了三级页表结构外,PAE模式还有二级页表结构。和传统分页模式的一级页表相似,在PAE的二级页表下,页偏移和页表偏移被合并,长度由12位暴涨至21位,因此页面大小也就从4KB暴涨至2MB。同样的,要使用二级页表结构,PDE.PS需要置位,但不需要对CR4.PSE置位。

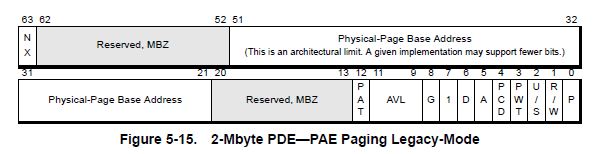

PAE的二级页表结构下,PDE记录的结构如图所示:
其中每一项的意义均在前文中有解释,此处不再赘述。
和传统模式相似,PAE可以同时使用三级页表和二级页表。


AMD64架构核心——长模式分页。

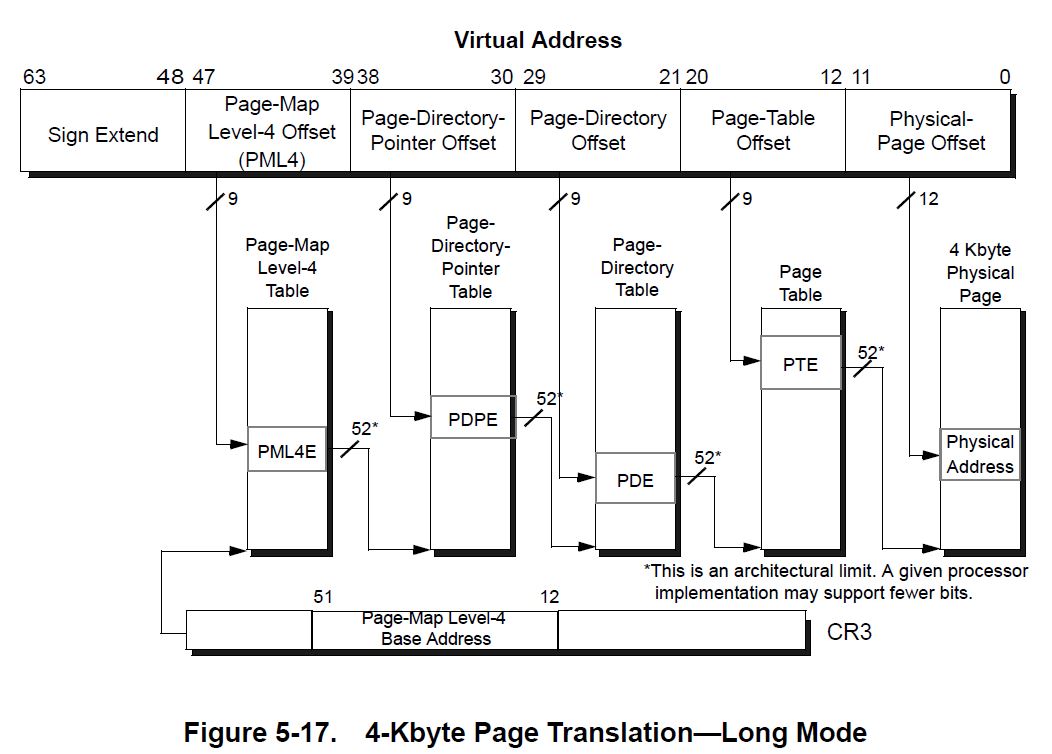

长模式是AMD64架构的核心,它使用48位长的二进制数表示线性地址。而长模式的分页则是以PAE的分页模式作为跳板,将32位的线性地址扩展至48位,并转换成52位长的物理地址。其中页目录指针表(PDPE)偏移从2位增长至9位,并增加9位长的第四级映射页(Page Map Level 4 Entry, PML4E)偏移。64位的操作系统表面上说不支持PAE,但其实没必要强调,因为要启用长模式分页机制,就必须要启用PAE模式,否则就不能用52位长的物理地址。在64位的Windows中,使用长模式分页的四级页表结构。
尽管在AMD64架构下,线性地址起到作用的其实只有48位长,但仍然使用64位整数表示。64位整数表示的线性地址必须要符合canonical形式。即高16位(第48位至第63位)保持一致,要么每一位都是1,也就是0xFFFF,要么每一位都是0,也就是0x0000。如果使用的线性地址不符合这种形式,则按照引用该地址的段,处理器抛出#GP或#SS异常,不会产生#PF异常。

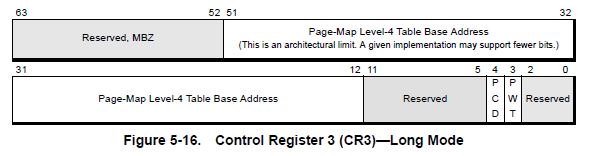

长模式下的CR3寄存器由32位扩展至64位,其中第3,4位仍然是与缓存相关的PWT与PCD位,而第12位置第51位则表示第四级映射页的物理地址的高40位。如图所示:
第四级映射页占4KB大小,记录了512条PML4E记录,PML4E记录的结构如下图所示:
其中大多标志位的意义都已在上文中做出解释。此处不再赘述。PML4记录的第12至第51位保存的是PDPE物理地址的高40位。
值得一提的是,MBZ和IGN在AMD64手册中均为“Must Be Zero”和“Ignored”的意思。
而PDPE和PDE,PTE的结构和前文中PAE分页模式下的PDPE,PDE,PTE结构大致一致。此处略过。

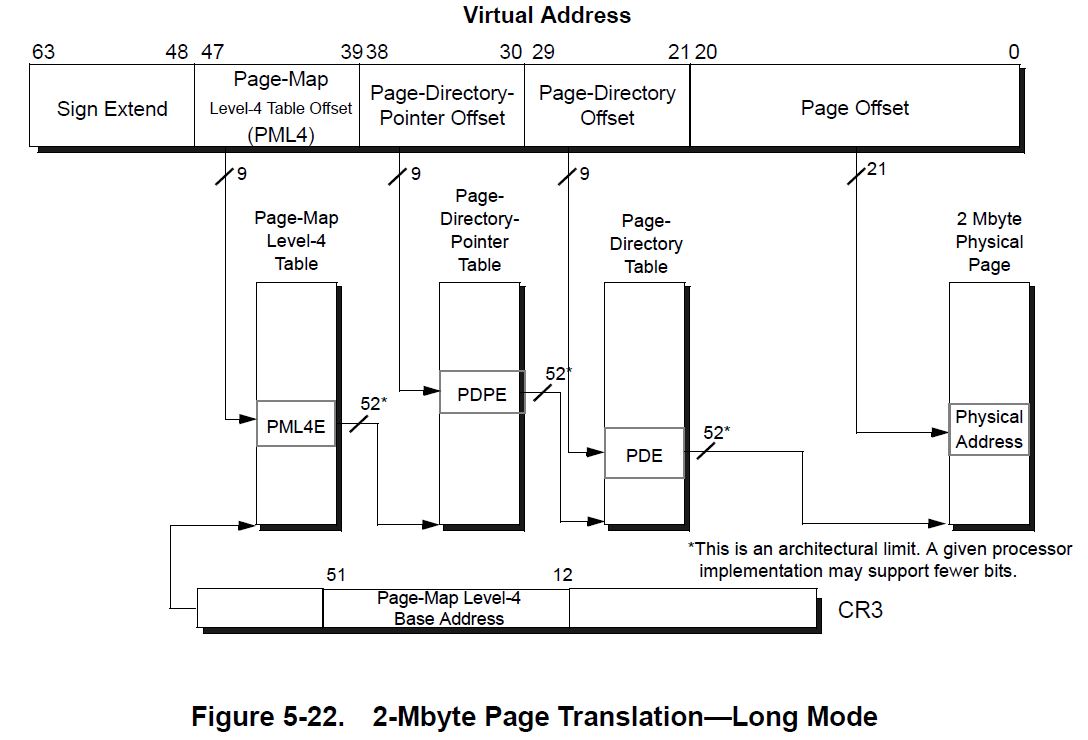

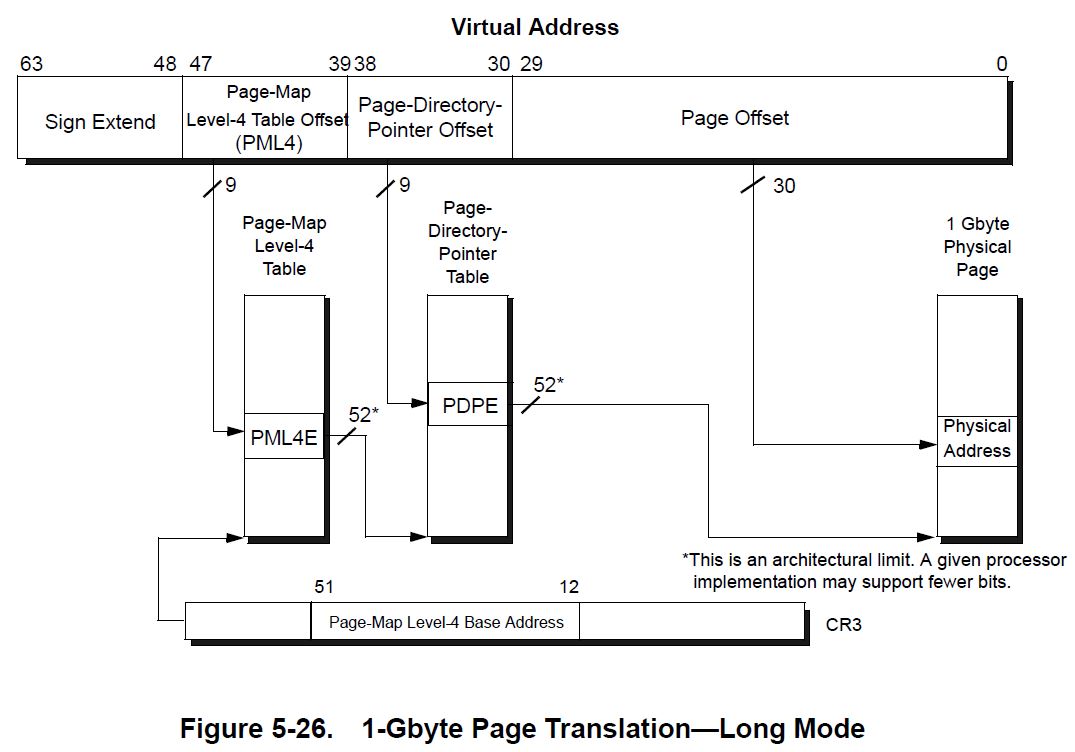

长模式下除了可以使用四级页表结构,还有三级页表结构和二级页表结构,分别对应2MB分页模式和1GB分页模式,与之相呼应的,使用时需要对PDE.PS和PDPE.PS置位,此外还要相应的设置第12位上的PAT位。
假设我们要建立一个页表,使得线性地址等于物理地址(即对等页表),并支持至多512GB的内存。我们需要为PML4E分配4KB的内存,为PDPE分配4KB的内存。如果用二级页表结构,那么页表的内存分配就到此为止。如果用三级页表,那么需要再为PDE分配2MB的内存。如果用四级页表,那么需要再为PTE分配1GB的内存。需要注意的是大多较老的处理器支持三级页表和四级页表(可以断言所有支持AMD64架构的处理器都支持三级页表和四级页表结构),而支持二级页表(即1GB分页)的就只有较新的处理器了。
同样的,在长模式下可以同时使用多种分页结构。


结语
写本文的起因是最近在做一个基于硬件虚拟化的OS核心,其中长模式分页原理成为了需要攻克的重点难题之一(虽然本文却很简单的代过了长模式分页的内容),此外也发现了很多对PAE产生误解的人以及相关的聊天记录,特此发了个帖。
最后在强调几点:
PAE模式不是把地址长度扩展到36位,线性地址仍然是32位,在一条指令内只能访问当前页表能触及的内存。PAE不过是扩展了所支持的物理地址长度至至多52位,具体多大需要参照cpuid的查询结果。
在AMD64架构下,物理地址只不过被扩充到至高52位。如果是在虚拟机中,物理地址至高也就只有48位。而线性地址的长度虽然有64位长,但高16位不过是为了符合canonical形式而存在的填充位,因此线性地址其实只有48位长。
