项目需求：

凸轮曲线计算工具.docx (352.26 KB, 下载次数: 7)


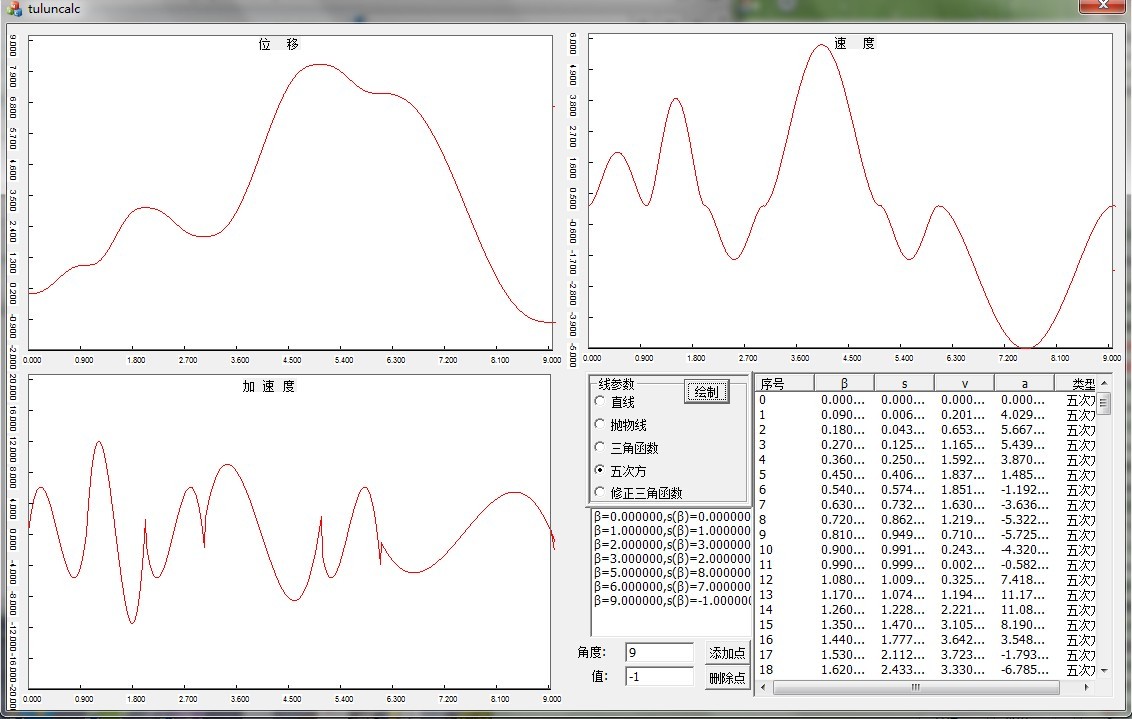

// tuluncalcDlg.cpp : 实现文件
//
#include "stdafx.h"
#include "tuluncalc.h"
#include "tuluncalcDlg.h"
#include "afxdialogex.h"
#include <float.h>
#ifdef _DEBUG
#define new DEBUG_NEW
#endif
// 用于应用程序“关于”菜单项的 CAboutDlg 对话框
class CAboutDlg : public CDialogEx
{
public:
CAboutDlg();
// 对话框数据
enum { IDD = IDD_ABOUTBOX };
protected:
virtual void DoDataExchange(CDataExchange* pDX); // DDX/DDV 支持
// 实现
protected:
DECLARE_MESSAGE_MAP()
};
CAboutDlg::CAboutDlg() : CDialogEx(CAboutDlg::IDD)
{
}
void CAboutDlg::DoDataExchange(CDataExchange* pDX)
{
CDialogEx::DoDataExchange(pDX);
}
BEGIN_MESSAGE_MAP(CAboutDlg, CDialogEx)
END_MESSAGE_MAP()
// CtuluncalcDlg 对话框
CtuluncalcDlg::CtuluncalcDlg(CWnd* pParent /*=NULL*/)
: CDialogEx(CtuluncalcDlg::IDD, pParent)
{
m_hIcon = AfxGetApp()->LoadIcon(IDR_MAINFRAME);
// m_value = _T("");
// m_angle = _T("");
m_angle = 0.0;
m_value = 0.0;
}
void CtuluncalcDlg::DoDataExchange(CDataExchange* pDX)
{
CDialogEx::DoDataExchange(pDX);
// DDX_Radio(pDX, IDC_ZHIXIAN, m_zhixian);
// DDX_Text(pDX, IDC_VALUE, m_value);
DDX_Control(pDX, IDC_PTLIST, m_ptlist);
// DDX_Text(pDX, IDC_ANGLE, m_angle);
DDX_Control(pDX, IDC_DRAWA, m_drawa);
DDX_Control(pDX, IDC_DRAWS, m_draws);
DDX_Control(pDX, IDC_DRAWV, m_drawv);
DDX_Text(pDX, IDC_ANGLE, m_angle);
DDX_Text(pDX, IDC_VALUE, m_value);
DDX_Control(pDX, IDC_DATALIST, m_datalist);
}
BEGIN_MESSAGE_MAP(CtuluncalcDlg, CDialogEx)
ON_WM_SYSCOMMAND()
ON_WM_PAINT()
ON_WM_QUERYDRAGICON()
ON_BN_CLICKED(IDC_ADDPT, &CtuluncalcDlg::OnBnClickedAddpt)
ON_BN_CLICKED(IDC_DELPT, &CtuluncalcDlg::OnBnClickedDelpt)
ON_BN_CLICKED(IDC_DRAW, &CtuluncalcDlg::OnBnClickedDraw)
ON_BN_CLICKED(IDC_ZHIXIAN, &CtuluncalcDlg::OnBnClickedZhixian)
ON_BN_CLICKED(IDC_PAOWUXIAN, &CtuluncalcDlg::OnBnClickedPaowuxian)
ON_BN_CLICKED(IDC_SANJIAOHANSHU, &CtuluncalcDlg::OnBnClickedSanjiaohanshu)
ON_BN_CLICKED(IDC_WUCIFANG, &CtuluncalcDlg::OnBnClickedWucifang)
ON_BN_CLICKED(IDC_XIUZHENGSANJIAO, &CtuluncalcDlg::OnBnClickedXiuzhengsanjiao)
END_MESSAGE_MAP()
// CtuluncalcDlg 消息处理程序
BOOL CtuluncalcDlg::OnInitDialog()
{
CDialogEx::OnInitDialog();
// 将“关于...”菜单项添加到系统菜单中。
// IDM_ABOUTBOX 必须在系统命令范围内。
ASSERT((IDM_ABOUTBOX & 0xFFF0) == IDM_ABOUTBOX);
ASSERT(IDM_ABOUTBOX < 0xF000);
CMenu* pSysMenu = GetSystemMenu(FALSE);
if (pSysMenu != NULL)
{
BOOL bNameValid;
CString strAboutMenu;
bNameValid = strAboutMenu.LoadString(IDS_ABOUTBOX);
ASSERT(bNameValid);
if (!strAboutMenu.IsEmpty())
{
pSysMenu->AppendMenu(MF_SEPARATOR);
pSysMenu->AppendMenu(MF_STRING, IDM_ABOUTBOX, strAboutMenu);
}
}
// 设置此对话框的图标。当应用程序主窗口不是对话框时，框架将自动
// 执行此操作
SetIcon(m_hIcon, TRUE); // 设置大图标
SetIcon(m_hIcon, FALSE); // 设置小图标
// TODO: 在此添加额外的初始化代码
((CButton*)GetDlgItem(IDC_WUCIFANG))->SetCheck(TRUE);
DRAWTYPE=T_WUCIFANG;
m_datalist.InsertColumn(0,"序号",LVCFMT_CENTER,60);
m_datalist.InsertColumn(1,"β",LVCFMT_CENTER,60);
m_datalist.InsertColumn(2,"s",LVCFMT_CENTER,60);
m_datalist.InsertColumn(3,"v",LVCFMT_CENTER,60);
m_datalist.InsertColumn(4,"a",LVCFMT_CENTER,60);
m_datalist.InsertColumn(5,"类型",LVCFMT_CENTER,60);
return TRUE; // 除非将焦点设置到控件，否则返回 TRUE
}
void CtuluncalcDlg::OnSysCommand(UINT nID, LPARAM lParam)
{
if ((nID & 0xFFF0) == IDM_ABOUTBOX)
{
CAboutDlg dlgAbout;
dlgAbout.DoModal();
}
else
{
CDialogEx::OnSysCommand(nID, lParam);
}
}
// 如果向对话框添加最小化按钮，则需要下面的代码
// 来绘制该图标。对于使用文档/视图模型的 MFC 应用程序，
// 这将由框架自动完成。
void CtuluncalcDlg::OnPaint()
{
if (IsIconic())
{
CPaintDC dc(this); // 用于绘制的设备上下文
SendMessage(WM_ICONERASEBKGND, reinterpret_cast<WPARAM>(dc.GetSafeHdc()), 0);
// 使图标在工作区矩形中居中
int cxIcon = GetSystemMetrics(SM_CXICON);
int cyIcon = GetSystemMetrics(SM_CYICON);
CRect rect;
GetClientRect(&rect);
int x = (rect.Width() - cxIcon + 1) / 2;
int y = (rect.Height() - cyIcon + 1) / 2;
// 绘制图标
dc.DrawIcon(x, y, m_hIcon);
}
else
{
CDialogEx::OnPaint();
RECT rt;
CBrush clear(RGB(255,255,255));
vector<globalPT> pts;
double xmin,xmax,ymin,ymax;
int segnum=segpt.size()-1;
int i,j;
if(segnum <= 0)
return;
CString labelStr;
int index=0;
CFont font1,font2;
CPen redpen(PS_SOLID,1,RGB(255,0,0));
font1.CreateFont(11,0,0,0,FW_NORMAL,FALSE,FALSE,0,ANSI_CHARSET,OUT_DEFAULT_PRECIS,CLIP_DEFAULT_PRECIS,
DEFAULT_QUALITY,DEFAULT_PITCH | FF_SWISS,"Arial");
font2.CreateFont(9,0,-900,0,FW_NORMAL,FALSE,FALSE,0,ANSI_CHARSET,OUT_DEFAULT_PRECIS,CLIP_DEFAULT_PRECIS,
DEFAULT_QUALITY,DEFAULT_PITCH | FF_SWISS,"Arial");
xmin=segpt[0].B;//用来画横坐标
xmax=segpt[segnum].B;
CWnd* cwd[3]={&m_draws,&m_drawv,&m_drawa};
int type[]={OT_S,OT_V,OT_A};
for(int k=0;k<3;k++)
{
ymin=DBL_MAX;//用来画纵坐标
ymax=DBL_MIN;
pts.clear();
cwd[k]->GetClientRect(&rt);
CClientDC dc(cwd[k]);
dc.FillRect(&rt,&clear);
dc.Rectangle(&rt);
double step=(xmax-xmin)/(rt.right-2*MARGIN);
double input=xmin;
for(i=0;i<segnum;i++)
{
int curnum=int((segpt[i+1].B-segpt[i].B)/step);
for(j=0;j<=curnum;j++,input+=step)
{
double output=CalcPoint(segpt[i].type,type[k],paramdata[i],input);
if(output < ymin)
ymin=GetOutLineNumber(output,FALSE);
if(output > ymax)
ymax=GetOutLineNumber(output,TRUE);
pts.push_back(globalPT(input,output));
}
}
dc.MoveTo(MARGIN,rt.bottom-MARGIN);
dc.LineTo(rt.right-MARGIN,rt.bottom-MARGIN);
dc.MoveTo(MARGIN,rt.bottom-MARGIN);
dc.LineTo(MARGIN,MARGIN);
//纵横各分为10段
int dl;
dl=int((rt.right-2*MARGIN)/10);
for(i=0;i<=10;i++)
{
dc.MoveTo(MARGIN+dl*i,rt.bottom-MARGIN);
dc.LineTo(MARGIN+dl*i,rt.bottom-MARGIN-5);
float label=float(xmin+i*(xmax-xmin)/10);
labelStr.Format("%4.3f",label);
dc.SelectObject(font1);
dc.TextOut(MARGIN+dl*i-5,rt.bottom-MARGIN+5,labelStr);
}
dl=int((rt.bottom-2*MARGIN)/10);
for(i=0;i<=10;i++)
{
dc.MoveTo(MARGIN,rt.bottom-MARGIN-dl*i);
dc.LineTo(MARGIN+5,rt.bottom-MARGIN-dl*i);
float label=float(ymin+i*(ymax-ymin)/10);
labelStr.Format("%4.3f",label);
dc.SelectObject(font2);
dc.TextOut(MARGIN-10,rt.bottom-MARGIN-dl*i-5,labelStr);
}
dc.SelectObject(redpen);
vector<globalPT>::iterator itor=pts.begin();
dc.MoveTo(MARGIN,MARGIN);
i=MARGIN;
while(itor != pts.end())
{
int yy=rt.bottom-int(((*itor).y-ymin)/(ymax-ymin)*(rt.bottom-2*MARGIN)+MARGIN);
dc.LineTo(i,yy);
++itor;
++i;
}
}
}
}
double CtuluncalcDlg::GetOutLineNumber(double input,BOOL isUpperLimit)
{
int count=0;
if(input == (int)input)
{
return input;
}
BOOL sigflag=FALSE;//负数为TRUE
BOOL zoomflag=FALSE;//缩小为TRUE
if(input<0)
{
sigflag=TRUE;
input=-input;
}
if(input>10)//22.2222
{
while(input>10)
{
input /=10;
count++;
}
input=(int)input;
if(sigflag != isUpperLimit)
{
input++;
}
if(sigflag)
{
input=-input;
}
}
else if(input>1)//2.2222
{
input=(int)input;
if(sigflag != isUpperLimit)
{
input++;
}
if(sigflag)
{
input=-input;
}
return input;
}
else//0.22222
{
zoomflag=TRUE;
while(input<1)
{
input *= 10;
count++;
}
input=(int)input;
if(sigflag != isUpperLimit)
{
input++;
}
if(sigflag)
{
input=-input;
}
}
if(zoomflag)
{
while(count--)
{
input /= 10;
}
}
else
{
while(count--)
{
input *= 10;
}
}
return input;
}
//当用户拖动最小化窗口时系统调用此函数取得光标
//显示。
HCURSOR CtuluncalcDlg::OnQueryDragIcon()
{
return static_cast<HCURSOR>(m_hIcon);
}
void CtuluncalcDlg::OnBnClickedAddpt()
{
// TODO: 在此添加控件通知处理程序代码
UpdateData(TRUE);
if(!segpt.empty() && segpt[segpt.size()-1].B >= m_angle)
{
AfxMessageBox("输入不合法，需要比上一个β值大");
return;
}
CString str;
str.Format("β=%lf,s(β)=%lf",m_angle,m_value);
m_ptlist.AddString(str);
segpt.push_back(segPT(DRAWTYPE,m_angle,m_value));
}
void CtuluncalcDlg::OnBnClickedDelpt()
{
// TODO: 在此添加控件通知处理程序代码
int num=m_ptlist.GetCount();
if(num)
{
m_ptlist.DeleteString(num-1);
segpt.pop_back();
}
}
void CtuluncalcDlg::OnBnClickedDraw()
{
// TODO: 在此添加控件通知处理程序代码
UpdateData(TRUE);
int segnum=segpt.size()-1;
if(segnum <= 0)
{
AfxMessageBox("参数有误");
}
paramdata.clear();
for(int i=0;i<segnum;i++)
{
if(segpt[i].type == T_ZHIXIAN)
{
}
else if(segpt[i].type == T_PAOWUXIAN)
{
}
else if(segpt[i].type == T_SANJIAOHANSHU)
{
}
else if(segpt[i].type == T_WUCIFANG)
{
double f0[7],f1[7],f2[7],f3[7],f4[7],f5[7];
double* f[6]={f0,f1,f2,f3,f4,f5};
double BA=segpt[i].B,BB=segpt[i+1].B,SA=segpt[i].S,SB=segpt[i+1].S;
f[0][0]=1;f[0][1]=BA;f[0][2]=BA*BA;f[0][3]=BA*BA*BA;f[0][4]=BA*BA*BA*BA;f[0][5]=BA*BA*BA*BA*BA;f[0][6]=SA;
f[1][0]=1;f[1][1]=BB;f[1][2]=BB*BB;f[1][3]=BB*BB*BB;f[1][4]=BB*BB*BB*BB;f[1][5]=BB*BB*BB*BB*BB;f[1][6]=SB;
f[2][0]=0;f[2][1]=1; f[2][2]=2*BA; f[2][3]=3*BA*BA; f[2][4]=4*BA*BA*BA; f[2][5]=5*BA*BA*BA*BA; f[2][6]=0;
f[3][0]=0;f[3][1]=1; f[3][2]=2*BB; f[3][3]=3*BB*BB; f[3][4]=4*BB*BB*BB; f[3][5]=5*BB*BB*BB*BB; f[3][6]=0;
f[4][0]=0;f[4][1]=0; f[4][2]=1; f[4][3]=3*BA; f[4][4]=6*BA*BA; f[4][5]=10*BA*BA*BA; f[4][6]=0;
f[5][0]=0;f[5][1]=0; f[5][2]=1; f[5][3]=3*BB; f[5][4]=6*BB*BB; f[5][5]=10*BB*BB*BB; f[5][6]=0;
if(!WUCIFANG(f))
{
AfxMessageBox("参数错误!");
return;
}
GENERALDATA data;
double *ptr=data.what.WUCIFANG.param;
ptr[0]=f[0][6];ptr[1]=f[1][6];ptr[2]=f[2][6];ptr[3]=f[3][6];ptr[4]=f[4][6];ptr[5]=f[5][6];
paramdata.push_back(data);
}
else if(segpt[i].type == T_XIUZHENGSANJIAO)
{
}
}
Invalidate(FALSE);
double xmin=segpt[0].B;//用来画横坐标
double xmax=segpt[segnum].B;
double step=(xmax-xmin)/100;
double input=xmin;
int i,j,index=0;
CString str;
for(i=0;i<segnum;i++)
{
int curnum=int((segpt[i+1].B-segpt[i].B)/step);
for(j=0;j<=curnum;j++,input+=step)
{
double outputs=CalcPoint(segpt[i].type,OT_S,paramdata[i],input);
double outputv=CalcPoint(segpt[i].type,OT_V,paramdata[i],input);
double outputa=CalcPoint(segpt[i].type,OT_A,paramdata[i],input);
str.Format("%d",index);
m_datalist.InsertItem(index,str);
str.Format("%lf",input);
m_datalist.SetItemText(index,1,str);
str.Format("%lf",outputs);
m_datalist.SetItemText(index,2,str);
str.Format("%lf",outputv);
m_datalist.SetItemText(index,3,str);
str.Format("%lf",outputa);
m_datalist.SetItemText(index,4,str);
switch(segpt[i].type)
{
case T_ZHIXIAN:
str="直线";
break;
case T_PAOWUXIAN:
str="抛物线";
break;
case T_SANJIAOHANSHU:
str="三角函数";
break;
case T_WUCIFANG:
str="五次方";
break;
case T_XIUZHENGSANJIAO:
str="修正三角函数";
break;
}
m_datalist.SetItemText(index,5,str);
index++;
}
}
}
BOOL CtuluncalcDlg::WUCIFANG(double* arr[6])
{
int N=6;
int i,j,k;
bool flag=false;
for(i=0;i<N;i++)
{
if(!arr[i][i])
{
flag=false;
for(j=i;j<N;j++)
{
if(arr[j][i])
{
flag=true;
double* temp=arr[i];
arr[i]=arr[j];
arr[j]=temp;
}
}
if(!flag)
{
goto ERROR1;
}
}
for(j=N;j>=0;j--)
{
arr[i][j] /= arr[i][i];
}
for(k=i+1;k<N;k++)
{
if(arr[k][i])
{
for(j=N;j>=i;j--)
{
arr[k][j] -= arr[k][i]*arr[i][j];
}
}
}
}
//1 ? ? ? ? ? ?
//0 1 ? ? ? ? ?
//0 0 1 ? ? ? ?
//0 0 0 1 ? ? ?
//0 0 0 0 1 ? ?
//0 0 0 0 0 1 ?
//回带
for(j=N-1;j>0;j--)
{
for(i=0;i<j;i++)
{
arr[i][N] -= arr[i][j]*arr[j][N];
arr[i][j]=0;
}
}
return TRUE;
ERROR1:
return FALSE;
}
void CtuluncalcDlg::OnBnClickedZhixian()
{
// TODO: 在此添加控件通知处理程序代码
DRAWTYPE=T_ZHIXIAN;
}
void CtuluncalcDlg::OnBnClickedPaowuxian()
{
// TODO: 在此添加控件通知处理程序代码
DRAWTYPE=T_PAOWUXIAN;
}
void CtuluncalcDlg::OnBnClickedSanjiaohanshu()
{
// TODO: 在此添加控件通知处理程序代码
DRAWTYPE=T_SANJIAOHANSHU;
}
void CtuluncalcDlg::OnBnClickedWucifang()
{
// TODO: 在此添加控件通知处理程序代码
DRAWTYPE=T_WUCIFANG;
}
void CtuluncalcDlg::OnBnClickedXiuzhengsanjiao()
{
// TODO: 在此添加控件通知处理程序代码
DRAWTYPE=T_XIUZHENGSANJIAO;
}
double CtuluncalcDlg::CalcPoint(int type,int outtype,GENERALDATA& param,double input)
{
double result=0.0;
switch(type)
{
case T_ZHIXIAN:
if(outtype == OT_S)
{
}
else if(outtype == OT_V)
{
}
else if(outtype == OT_A)
{
}
break;
case T_PAOWUXIAN:
if(outtype == OT_S)
{
}
else if(outtype == OT_V)
{
}
else if(outtype == OT_A)
{
}
break;
case T_SANJIAOHANSHU:
if(outtype == OT_S)
{
}
else if(outtype == OT_V)
{
}
else if(outtype == OT_A)
{
}
break;
case T_WUCIFANG:
{
double B=input;
double* r=param.what.WUCIFANG.param;
if(outtype == OT_S)
{
result=r[0]+r[1]*B+r[2]*B*B+r[3]*B*B*B+r[4]*B*B*B*B+r[5]*B*B*B*B*B;
}
else if(outtype == OT_V)
{
result=r[1]+2*r[2]*B+3*r[3]*B*B+4*r[4]*B*B*B+5*r[5]*B*B*B*B;
}
else if(outtype == OT_A)
{
result=2*r[2]+6*r[3]*B+12*r[4]*B*B+20*r[5]*B*B*B;
}
}
break;
case T_XIUZHENGSANJIAO:
if(outtype == OT_S)
{
}
else if(outtype == OT_V)
{
}
else if(outtype == OT_A)
{
}
break;
}
return result;
}

复制代码

xpx · 发表于 2014-3-23 22:35:52

楼主学机械的？

元始天尊 · 发表于 2014-3-23 23:27:34

xpx 发表于 2014-3-23 22:35
楼主学机械的？

我学通信的，这是给朋友做的

Anonymous · 发表于 2014-3-27 20:23:35

顶一个。。。。。。。。。。。。。

账号		自动登录	找回密码
密码			立即注册→加入我们

凸轮曲线作图工具

欢迎访问技术宅的结界，请注册或者登录吧。

点评
