多 CPU 计算机上的多线程软件开发:认识 NUMA 架构的坑点,如何避坑并确保性能

正常情况下我们自己个人使用的计算机都是单 CPU 多核心的架构,电脑上插的内存条都是给这个 CPU 专用的。敲代码的时候闭着眼睛瞎几把使用 OpenMP 的 #pragma omp parallel for 来让一部分程序代码以多线程的形式运行,即可在调试的时候立即体现出性能:所有 CPU 核心都跑满了,然后你的程序确实以多线程的方式运行了,然后总的时间成本确实大幅降低了。

但是你会遇到 NUMA 架构的多 CPU 工作站。而直接把这样的多线程代码实现拿到这种工作站上运行的话,实际的运行效果却会出奇地慢,最直观的表现就是:所有 CPU 核心都跑满了,但是总的时间成本却没啥变化,就像单线程运行一样。很神奇是吧?这是因为 NUMA 的硬件架构不同于一般的单 CPU 计算机。

NUMA 架构:你想的架构和真实的架构

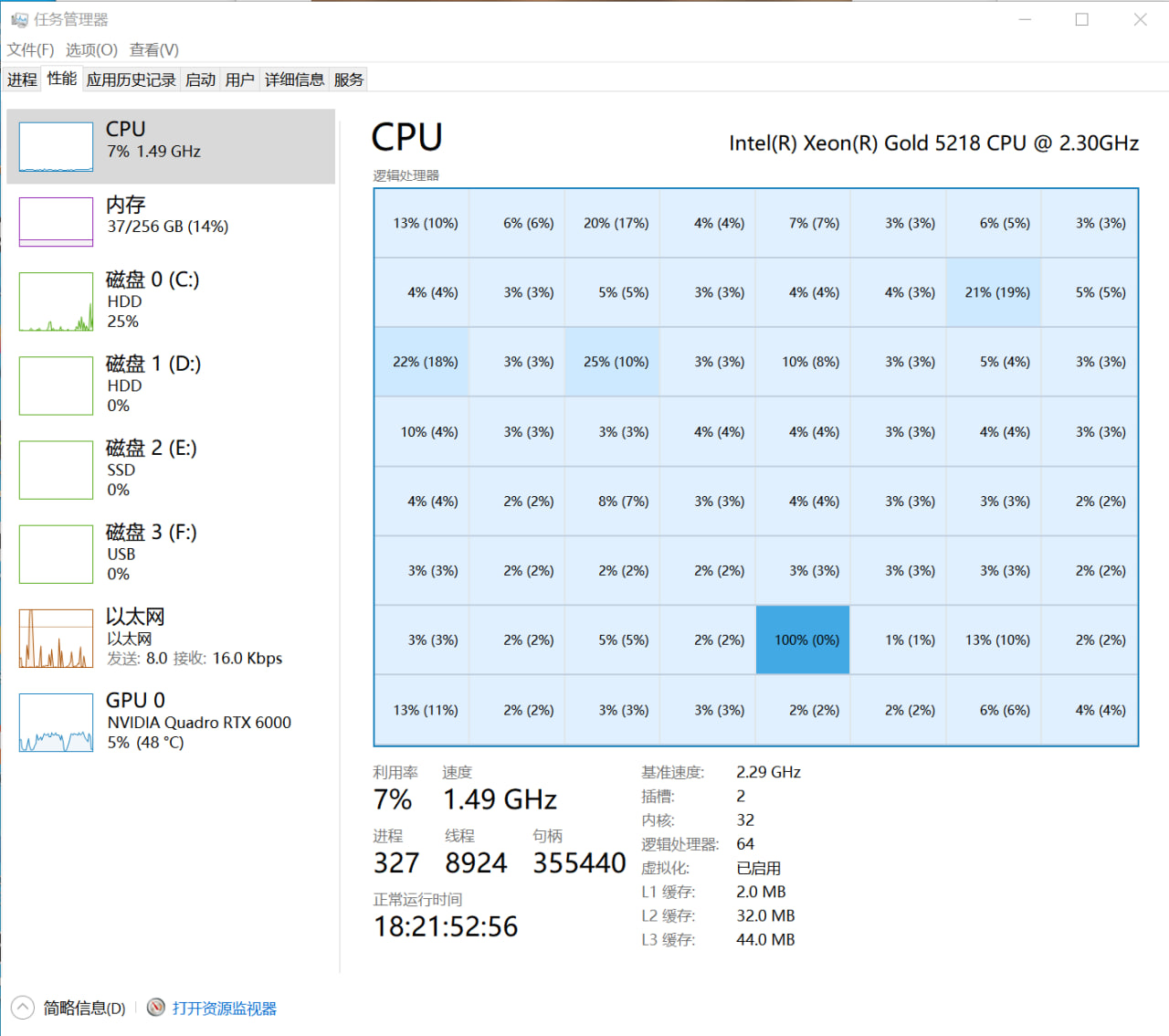

NUMA 计算机安装上操作系统后,比如安装了 Windows 10 或者 CentOS 8 或者 Debian bullseye 之后,你直观上看到的就是:我有非常多的 CPU 核心,我有非常多的内存。任务管理器上可以看到“NUMA 节点”这个东西,但似乎不需要去关心它。





就像下图一样:




但是实际上的 NUMA 架构是这样的:




可以看到,虽然逻辑上是所有的 CPU 一起使用所有的内存,但物理上则是每个 CPU 只直连接它自己的内存,而如果要访问别的 CPU 的内存,则需要走一道 桥梁此时的内存访问性能会显著降低
CPU 的缓存负责协调处理全部物理内存空间的一致性。




因此,对于一个工作在某个 CPU 上的线程而言,它所使用的数据需要被存储在它所在的 CPU 连接的物理内存上,而不是别的 CPU 连接的物理内存上。

有一种上当受骗的感觉 内存确实都能访问到,但不是所有的时候它的速度都是合理的。

数据存储于谁的内存,取决于谁先摸到数据

你希望你的线程在运行的时候,它的数据存储于它所在的 CPU 连接的内存上。因为这样可以确保性能。而要做到这一点,只需要你的线程负责完成你的数据的 初始化 即可。当数据被初始化时,这个数据所需的内存页被分配,而 x86 上的主流操作系统(比如 Windows、Linux)会把最靠近你的线程所在的 CPU 的物理内存分配给你的线程。此时,你读写这个数据的时候,CPU 就可以直接操作内存,而无需进行与其它 CPU 之间的通讯了。

因此需要 避免 以下情况的发生:

1、避免主线程分配数据

会导致数据被分配到方便主线程访问的物理内存上, 导致别的线程不能快速访问这些数据

比如:我使用 std::vector<xxx*> data; 管理我的对象,而我的对象使用 load_xxx() 来加载时,不合理的设计是在主线程里完成数据的构造或者加载,比如:

for (i = 0; i < n; i++)
{
    data.push_back(load_xxx(i));
}

这样做,会使所有的 data[i] 只在主线程 所在的 CPU 里具有正常的读写速度。多线程读写这个东西会变得极慢,总的速度甚至比不过单线程。

2、避免在多线程过程里对全局变量进行写入

原理同上,这个全局变量被初始化的时候,它的物理内存会被分配到初始化它的那个线程上,而别的线程访问它则需要 过桥。但如果只是读取的话,这个变量会被 CPU 缓存,因此不会影响性能。而写入这个变量则会导致其它 CPU 被强制同步这个变量所在的缓存,会造成严重的性能问题。

3、避免在多线程过程里使用自旋锁。

自旋锁从性质上就要求所有的线程都得频繁读写它。这导致不管谁初始化它,它都不能被所有的线程快速访问。由于 NUMA 架构的特殊性,对自旋锁原子量的写入会导致 所有 CPU 同步这个原子量所在的内存缓存页。代码从表面上看似乎只是一个变量的判断和写入,但实际上你几乎阻塞了所有的 CPU。

请勿自己造自旋锁的轮子,而是使用操作系统 API 提供的锁,操作系统提供的锁的内部实现逻辑会根据实际的计算机架构而适配,在 NUMA 架构上会有适合 NUMA 架构的实现(而你自己造自旋锁的时候,你就会发现你不一定知道你的自旋锁在 NUMA 架构上会表现得如何了)。

OpenMP 优化方案:使用 schedule(static) 将任务与线程绑定,并在线程里初始化你的数据

OpenMP 的典型用法就是用特殊的 #pragma omp 来开启多线程。例子代码如下:

#pragma omp parallel for
for (int i = 0; i < n; i++)
{
    // 此处是多线程运行的,会根据你的任务总数 n 来创建线程处理你的任务
    a[i] = 0; // 初始化a[i]
    ...
}

// 一些代码。此处是单线程运行的。
xxx;
yyy;

// 现在又需要对 a 进行多线程处理了
#pragma omp parallel for
for (int i = 0; i < n; i++)
{
    // 此时并不能保证初始化a[i] 的那个 CPU 线程就是现在对 a[i] 进行读写的线程,因此会导致性能问题。
    a[i] = zzz;
}

为了确保在第二个多线程的地方,对 a[i] 处理的那个线程就是之前初始化 a[i] 的线程,可以使用 schedule(static) 让线程随任务绑定:

#pragma omp parallel for schedule(static)
for (int i = 0; i < n; i++)
{
    // 此处多线程初始化各自的 a[i]
    a[i] = 0;
    ...
}

// 一些代码。此处是单线程运行的。
xxx;
yyy;

// 现在又需要对 a 进行多线程处理了
#pragma omp parallel for schedule(static)
for (int i = 0; i < n; i++)
{
    // 此处对 a[i] 进行操作的线程,正是之前初始化 a[i] 的线程,因此可以确保效率
    a[i] = zzz;
}

优化效果如下




OpenMP 优化方案其二:设置线程与 CPU 的相关性

这块需要用到环境变量,在 bash 用 export,在 CMD 用 set,使用环境变量来控制一个进程使用哪几个 CPU 线程。

其中,使用 OMP_PLACES 设置你要用哪些核心来跑;使用 OMP_PROC_BIND 设置你的线程分布策略;使用 OMP_NUM_THREADS 指定总的线程数。

使用 OMP_PLACES

假设我只使用第 0、1、2 个 CPU 核心:

export OMP_PLACES="{0},{1},{2}"

我使用第 0 个开始的总共 32 个 CPU 核心:(冒号隔开的三个东西分别是起始核心、个数、步进值)

export OMP_PLACES="{0}:32:1"

我使用第 0 个开始的总共 32 个 CPU 核心和第 64 开始的 32 个核心:(两组核心可以用逗号隔开)

export OMP_PLACES="{0}:32:1, {64}:32:1"

使用 OMP_PROC_BIND

OMP_PROC_BIND 的值是个 enum,可以设置为:master, close, spread.

master:尽量使所有工作线程和主线程位于同一 CPU 上。
close:尽量使所有工作线程“靠近”。
spread:尽量分散所有的工作线程到不同的 CPU 上。

使用OMP_NUM_THREADS 设置线程数

例:

# 使用 16 个线程
export OMP_NUM_THREADS=16

非多线程方案:多进程方案也不错

几乎可以根治多线程使用内存的问题,每个进程使用自己的内存。Linux/Unix 最常见使用这样的并发模型。Windows 上可以通过启动一堆工作进程的方式来实现并发处理。

Python 的 multiprocessing.Pool 用起来也是很爽的,立即可以看到性能效果,缺点是它的底层实现里面的进程间的通讯似乎靠的是腌黄瓜(不是所有的数据都可以腌),并且当你按下 Ctrl+C,你会发现它并没有都停下来,只好关闭 CMD 窗口,而在 Linux 你就得想办法干掉父进程后再连带干掉所有的子进程。

参考文章

How To Befriend NUMA
SC18-BoothTalks-vanderPas.zip (450.65 KB, 下载次数: 1)


SC18-BoothTalks-vanderPas.z01 (1.99 MB, 下载次数: 0)


回复

使用道具 举报

发表于 2023-6-9 22:33:49 | 显示全部楼层
突然想起小时候看《我爱我家》,里面虚构过一种“可以把两台计算机配置合起来的软件”。

大概实际用起来就是这个感觉....?

点评

内容深度: 5.0 视角独特性: 5.0
客观性: 5.0
内容深度: 5 视角独特性: 5 客观性: 5
支持小镜。  发表于 2023-6-16 19:00
回复 赞! 1 靠! 0

使用道具 举报

 楼主| 发表于 2023-6-10 17:42:06 | 显示全部楼层
Kagamia 发表于 2023-6-9 22:33
突然想起小时候看《我爱我家》,里面虚构过一种“可以把两台计算机配置合起来的软件”。

大概实际用起来就 ...

对,差不多,其中一个计算机的自旋锁在另一个计算机上存储的时候,那就完蛋了
回复 赞! 靠!

使用道具 举报

发表于 2023-6-26 20:56:16 | 显示全部楼层
所以还是架构底层交换效率不足,极大影响了整体性能。
回复 赞! 靠!

使用道具 举报

发表于 2023-6-27 07:53:56 | 显示全部楼层
看了你的文章,忽然感觉自己又应该组装一台多CPU工作站了,不然无法测试程序在多CPU情况下的兼容性。
回复 赞! 靠!

使用道具 举报

 楼主| 发表于 2023-6-28 10:44:42 | 显示全部楼层
嗷嗷叫的老马 发表于 2023-6-26 20:56
所以还是架构底层交换效率不足,极大影响了整体性能。


软件开发上,如果要搞多线程开发,则需要留意尽可能让你的线程能直接从 CPU 直通的那个内存里掏数据。或者说,不如直接用多进程,每个进程都是单线程的,就不需要担心远程的数据获取导致的性能问题了。
回复 赞! 靠!

使用道具 举报

 楼主| 发表于 2023-6-28 10:47:37 | 显示全部楼层
美俪女神 发表于 2023-6-27 07:53
看了你的文章,忽然感觉自己又应该组装一台多CPU工作站了,不然无法测试程序在多CPU情况下的兼容性。 ...

这种机器贵死了,性能又拉,还不如家用机 CPU 的 i9-13900KF 配一个大小合理的内存(比如 64GB)。

我这边用过两款这样的工作站,都是品牌机,其中一款是曙光宁畅,另一款是联想ThinkStation P920。都是双 CPU 的。
回复 赞! 靠!
